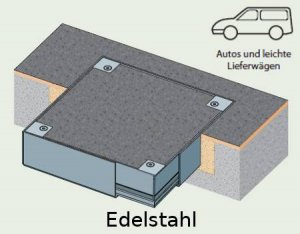

Serie 1050

Serie 1050

Anwendung/ Leistung:

Bis zu 6,5 Tonnen Radlasten durch Luftgummireifen.

Typische Bodenbeläge:

Steinpflaster, Granit und Beton im Außenbereich.
Belagstärke: max. 50 mm

Optionen:

Doppeldichtung. Eingelassene Hebepunkte.

Ausschreibungstext:

Versenkte Bodenklappen/ Schachtabdeckungen/ mehrteilige* Klappen und Rahmen hergestellt von der Firma Howe Green Ltd Serie 1050, rostfreier Stahl, mit Bodenplatte und Verstärkungen aus rostfreiem Stahl, mit Doppeldichtung bei Befestigungsbolzen mit Innensechskant/ ohne Dichtung bei Verschlussbolzen*. Die Größen entsprechen denen der Auftragsskizzen Nr. ...+. Die Klappen werden komplett mit ...+ Sets aus kombinierten Hebe-/ Sicherheitsschlüsseln geliefert. Dies alles wird von der Firma Howe Green Ltd, Marsch Lane, Herfordshire, SG12 9QQ Großbritannien, hergestellt, sowie gemäß Herstellerangaben und Vorgaben des Bauleiters eingebaut.

*Nicht Zutreffendes streichen. +Einfügen passender Zahlen und Mengenangaben


Größe:

Gesamten Rahmenmaß = lichter Durchgang + 130 mm
z. B. 600 x 900 mm lichter Durchgang = 730 x 1030 mm gesamtes Rahmenmaß.

Minimalgröße: 150 x 150 mm lichtes Maß

Maximalgröße: 900 x 900 mm lichtes Maß

Gewicht:

Eine Klappe der Serie 1050 wiegt mit Beton ausgefüllt ca. 220 kg/m².
Siehe Montageanleitung.

Sondergrößen auf Anfrage erhältlich - bitte wenden Sie sich an unseren Verkauf!
