Serie 3500

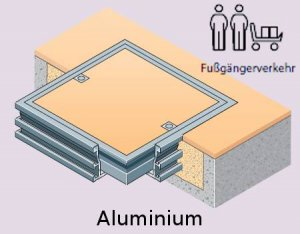

Serie 3500 -  Bodenklappe aus Aluminium


Anwendung/ Leistung:

Nur im begehbaren Fußgängerbereich (einschließlich Einkaufswägen, Sackkarren etc.).


Typische Bodenbeläge:

Keramikfliesen, Marmor, Terrazzoplatten, Beton, Kunstharz und alle Hartbodenbeläge.

Belagstärke: max. 10 mm


Optionen:

Abgedichtet und gesichert.



Ausschreibungstext:

Versenkte Bodenklappen/ Schachtabdeckungen* und Rahmen hergestellt von der Firma Howe Green Ltd.
Serie 3500 mit sichtbaren Aluminiumanschlussprofilen, Schmutzdichtung und mechanisch verfugten Ecken, Bodenplatte aus rostfreiem Stahl mit Dichtung auf der Auflagefläche mit Befestigungsbolzen*. Die Größen entsprechen denen der Auftragsskizzen Nr. ....+. Die Klappen werden komplett mit ....+ Sets aus kombinierten Hebe-/ Sicherheitsschlüsseln geliefert. Dies alles wird von der Firma Howe Green Ltd., Marsh Lane, Ware, Hertfordshire, SG12 9QQ, Großbritannien, hergestellt, sowie gemäß Herstellerangaben und Vorgaben des Bauleiters eingebaut.

*Nicht Zutreffendes streichen.  +Einfügen passender Zahlen und Mengenangaben


Größe:

Gesamtes Rahmenmaß = lichter Durchgang + 97 mm
z. B. 200 mm lichter Durchgang = 297 mm gesamte Rahmenbreite.


Gewicht:

Eine Klappe der Serie 3500 wiegt mit Beton ausgefüllt ca. 60 kg/ m2
Siehe Montageanleitung.



Minimalgröße: 100 x 100 mm lichtes Maß

Maximalgröße: 250 x 250 mm lichtes Maß



Sondergrößen auf Anfrage erhältlich - bitte wenden Sie sich an unseren Verkauf!
