Serie HSE 75 - Einzelklappe

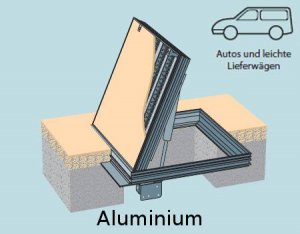

Serie HSE 75 - Bodenklappe aus Aluminium mit unterstützenden Gasdruckfedern.

Anwendung/ Leistung:

Bis zu 5 Tonnen Radlasten durch Luftgummireifen (Autos und leichte Lieferwägen).

Typische Bodenbeläge:

Keramikfliesen, Marmor, Terrazzoplatten, Beton, Kunstharz, Holz und alle Hartbodenbeläge.
Belagstärke: max. 18 mm

Optionen:

Doppeldichtung. Klappe für Entnahme von unten.
Griff zum Öffnen der Klappe von der Unterseite (Emergency Release Handle).

Ausschreibungstext:

Versenkte Bodenklappen hergestellt von der Firma Howe Green Ltd. Serie HSE 75, sichtbare Anschlussprofile aus Aluminium/ rostfreiem Stahl*, verdeckte lappenbefestigung durch Mehrgelenkscharniere, Gasdruckfedern, Bodenplatte aus rostfreiem Stahl, Verstärkung und Doppeldichtung, Entnehmen von oben und von unten/ Entnehmen nur von oben*. Die Größen entsprechen denen der Auftragsskizzen Nr. ....+. Die Klappen werden komplett mit ....+ Sets aus kombinierten Hebe-/ Sicherheitsschlüsseln geliefert. Dies wird alles von der Firma Howe Green Ltd., Marsh Lane, Ware, Hertfordshire, SG12 9QQ, Großbritannien, hergestellt, sowie gemäß Herstellerangaben und Vorgaben des Bauleiters eingebaut.

*Nicht Zutreffendes streichen.  +Einfügen passender Zahlen und Mengenangaben.

Größe:

Gesamtes Maß des oberen Außenrahmens (siehe Zeichnung im Datenblatt)
= lichter Durchgang (ohne Abstützungen) + 133 mm. Die beiden oben nicht
gezeigten Seiten sind 60 mm, d.h. der lichte Durchgang in diesem Bereich
ist + 120 mm.
z.B. 600 x 600 mm lichter Durchgang = 733 x 720 mm gesamte Rahmenbreite.

Minimalgrößen: 550 x 550 mm lichtes Maß

Maximalgrößen: 1000 x 1000 mm lichtes Maß

Gewicht:

Zum Öffnen einer ausgefüllten und korrekt installierten Klappe der Serie HSE 75 benötigt man eine maximale Hubkraft von 20 kg.

Siehe Montageanleitung.

Anmerkung:

Bei Belastung durch LKW´s mit kleinen Rädern und Vollgummireifen, wie z. B. Hubwägen, sind nur geringere Maximalspannweiten möglich. Bei geringeren Lasten können als Alternative größere Spannweiten verwendet werden.

Sondergrößen auf Anfrage erhältlich - bitte wenden Sie sich an unseren Verkauf!
