Serie 7500 - Einzelklappen

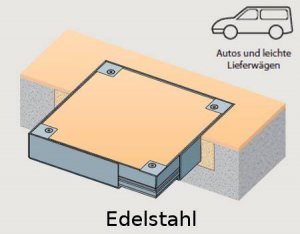

Serie 7500 - Bodenklappe aus rostfreiem Stahl
Anwendung/ Leistung:
Bis zu 5 Tonnen Radlasten durch Luftgummireifen (Autos und leichte Lieferwägen).
Typische Bodenbeläge:
Keramikfliesen, Marmor, Terrazzoplatten, Beton, Kunstharz, Holz und alle Hartbodenbeläge.
Belagstärke: max. 28 mm
Optionen:
Doppeldichtung. Eingelassene Hebepunkte.
Ausschreibungstext:
Versenkte Bodenklappen/ Schachtabdeckungen/ mehrteilige Klappen* und Rahmen hergestellt von der Firma Howe Green Ltd. Serie 7500, rostfreier Stahl, Bodenplatte und Verstärkungen aus rostfreiem Stahl, mit Doppeldichtung bei Befestigungsbolzen mit Innensechkant/ ohne Dichtung bei Verschlußbolzen*. Die Größen entsprechen denen der Auftragsskizzen Nr. ...+. Die Klappen werden komplett mit ...+ Sets aus kombinierten Hebe-/ Sicherheitsschlüsseln geliefert. Dies alles wird von der Firma Howe Green Ltd., Marsh Lane, Ware, Hertfordshire, SG12 9QQ, Großbritannien, hergestellt, sowie gemäß Herstellerangaben und Vorgaben des Bauleiters eingebaut.
*Nicht Zutreffendes streichen. +Einfügen passender Zahlen und Mengenangaben.
Größe:
Gesamtes Rahmenmaß = lichter Druchgang + 130 mm
z.B. 600 x 900 mm lichtes Durchgangsmaß = 730 x 1030 mm gesamtes Rahmenmaß.
Minimalgröße: 150 x 150 mm lichtes Maß
Maximalgröße: 900 x 900 mm lichtes Maß
Anmerkung:
Bei Belastung durch LKWs mit kleinen Rädern und Vollgummireifen, wie z. B. Hubwägen, sind nur geringere Maximalspannweiten möglich. Bei geringeren Lasten können als Alternative größere Spannweiten verwendet werden.
Gewicht:
Eine Klappe der Serie 7500 wiegt mit Beton ausgefüllt ca. 155 kg/m².
Siehe Montageanleitung
Sondergrößen auf Anfrage erhältlich - bitte wenden Sie sich an unseren Verkauf!
