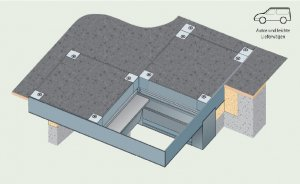

Serie 1050 - Schachtabdeckung
Anwendung/ Leistung:
Bis zu 6,5 Tonnen Radlasten durch Luftgummireifen.
Typische Bodenbeläge:
Steinpflaster, Granit und Beton im Außenbereich
Belagstärke: max. 50 mm
Optionen:
Doppeldichtung. Eingelassene Hebepunkte.
Ausschreibungstext:
Versenkte Bodenklappen/ Schachtabdeckungen/ mehrteilige* Klappen und Rahmen hergestellt von der Firma Howe Green Ltd Serie 1050, rostfreier Stahl, mit Bodenplatte und Verstärkungen aus rostfreiem Stahl, mit Doppeldichtung bei Befestigungsbolzen mit Innensechskant/ ohne Dichtung bei Verschlussbolzen*. Die Größen entsprechen denen der Auftragsskizzen Nr. ...+. Die Klappen werden komplett mit ...+ Sets aus kombinierten Hebe-/ Sicherheitsschlüsseln geliefert. Dies alles wird von der Firma Howe Green Ltd, Marsch Lane, Herfordshire, SG12 9QQ Großbritannien, hergestellt, sowie gemäß Herstellerangaben und Vorgaben des Bauleiters eingebaut.
*Nicht Zutreffendes streichen. +Einfügen passender Zahlen und Mengenangaben
Größe:
Gesamtes Rahmenmaß = lichter Durchgang + 130 mm
z. B. 550 mm lichter Durchgang = 680 mm gesamte Rahmenbreite.
Unterliegt dem Vorbehalt sachgemäßer Füllung/ Installation.
Minimalspannweite: 150 x 150 mm lichtes Maß pro Klappe
Maximalspannweite: 900 x 900 mm lichtes Maß pro Klappe
Schachtlänge: beliebig
Gewicht:
Eine Klappe der Serie 1050 wiegt mit Beton ausgefüllt ca. 220 kg/m².
Siehe Montageanleitung.
Sondergrößen auf Anfrage erhältlich - bitte wenden Sie sich an unseren Verkauf!
