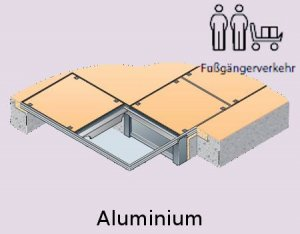

Serie 3500 - Schachtabdeckung

Anwendung/ Leistung:

Nur im begehbaren Fußgängerbereich (einschließlich Einkaufswägen, Sackkarren etc.).

Typische Bodenbeläge:

Keramikfliesen, Marmor, Terrazzoplatten, Beton, Kunstharz und alle Hartbodenbeläge.
Belagstärke: max. 10 mm

Optionen:

Abgedichtet und gesichert.

Ausschreibungstext:

Versenkte Bodenklappen/ Schachtabdeckungen* und Rahmen hergestellt von der Firma Howe Green Ltd. Serie 3500 mit sichtbaren Aluminiumanschlussprofilen, Schmutzdichtung und mechanisch verfugten Ecken, Bodenplatte aus rostfreiem Stahl mit Dichtung auf der Auflagefläche mit Befestigungsbolzen*. Die Größen entsprechen denen der Auftragsskizzen Nr. ....+. Die Klappen werden komplett mit ....+ Sets aus kombinierten Hebe-/ Sicherheitsschlüsseln geliefert. Dies alles wird von der Firma Howe Green Ltd., Marsh Lane, Ware, Hertfordshire, SG12 9QQ, Großbritannien, hergestellt, sowie gemäß Herstellerangaben und Vorgaben des Bauleiters eingebaut.

*Nicht Zutreffendes streichen.  +Einfügen passender Zahlen und Mengenangaben

Größe:

Gesamtes Rahmenmaß = lichter Durchgang + 97 mm
z. B. 200 mm lichter Durchgang = 297 mm gesamte Rahmenbreite.

Gewicht:

Eine Klappe der Serie 3500 wiegt mit Beton ausgefüllt ca. 60 kg/ m2
Siehe Montageanleitung.

Minimalspannweite: 100 x 100 mm lichtes Maß pro Klappe

Maximalspannweite: 200 x 200 mm lichtes Maß pro Klappe

Schachtlänge: beliebig

Sondergrößen auf Anfrage erhältlich - bitte wenden Sie sich an unseren Verkauf!
