Serie Visedge - Schachtabdeckung

Anwendung/ Leistung:

Nur im begehbaren Fußgängerbereich (einschließlich Einkaufswägen, Sackkarren etc.).
Für höhere Lasten wenden Sie sich bitte an unsere technische Abteilung.

Typische Bodenbeläge:

Vinyl, Linoleum, Kautschuk, alle elastischen Bodenbeläge und einige Teppichbodenbeläge.
Belagstärke: max. 3 mm

Ausschreibungstext:

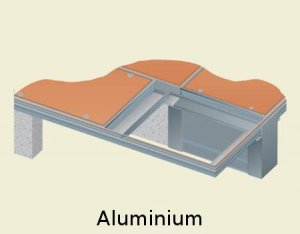

Aluminium-Bodenklappen und Schachtabdeckungen/ mehrteilige Klappen* und Rahmen aus der Visedge Serie von Howe Green Ltd., mit Anti-Schmutzdichtung an der Oberkante, schweißbarem PVC-Anschlussprofil, mechanisch verfugten Ecken, mit Doppeldichtung auf der Auflagefläche und mit Befestigungsbolzen fixiert. Die Größen entsprechen denen der Auftragsskizzen Nr. ....+. Die Klappen werden komplett mit ....+ Sets aus kombinierten Hebe-/ Sicherheitsschlüsseln geliefert. Dies alles wird von der Firma Howe Green Ltd., Marsh Lane, Ware, Hertfordshire, SG12 9QQ, Großbritannien, hergestellt, sowie gemäß Herstellerangaben und Vorgaben des Bauleiters eingebaut.

*Nicht Zutreffendes streichen.  +Einfügen passender Zahlen und Mengenangaben.

Größe:

Gesamtes Rahmenmaß = lichter Durchgang + 137 mm
z. B. 600 mm lichter Durchgang = 737 mm gesamtes Rahmenmaß.
Unterliegt dem Vorbehalt sachgemäßer Installation.

Minimalspannweite: 150 x 250 mm pro Klappe

Maximalspannweite: 1000 x 1200 mm Pro Klappe

Schachtlänge: beliebig

Gewicht:

Eine Klappe der Serie Visedge wiegt ca. 55 kg/ m2.
Siehe Montageanleitung.

Sondergrößen auf Anfrage erhältlich - bitte wenden Sie sich an unseren Verkauf!
