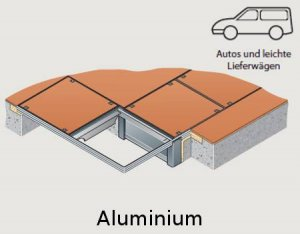

Serie 7500 - Schachtabdeckung
Anwendung/ Leistung:
Bis zu 3 Tonnen Radlasten durch Luftgummireifen (Autos und leichte Lieferwägen).
Typische Bodenbeläge:
Keramikfliesen, Marmor, Terrazzoplatten, Beton, Kunstharz und alle Hartbodenbeläge.
Belagstärke: max. 28 mm
Optionen:
Jede Klappe ist mit sichtbaren Aluminium- oder Messinganschlussprofilen und den entsprechenden Hebevorrichtungen oder hochschlagfesten Colouredge PVC-Anschlussprofilen mit Aluminiumhebevorrichtungen erhältlich. Doppeldichtung.
Ausschreibungstext:
Versenkte Bodenklappen/ Schachtabdeckungen/ mehrteilige Klappen* und Rahmen hergestellt von der Firma Howe Green Ltd. Serie 7500, Aluminium/ Messing-/ Colouredge*-Anschlussprofil an der Oberkante und mechanisch verfugte Ecken, Bodenplatte und Verstärkungen aus rostfreiem Stahl, mit Doppeldichtung bei Befestigungsbolzen mit Innensechskant/ ohne Dichtung bei Verschlussbolzen*. Die Größen entsprechen denen der Auftragsskizzen Nr. ....+. Die Klappen werden komplett mit ....+ Sets aus kombinierten Hebe-/ Sicherheitsschlüsseln geliefert. Dies alles wird von der Firma Howe Green Ltd., Marsh Lane, Ware, Hertfordshire, SG12 9QQ, Großbritannien, hergestellt, sowie gemäß Herstellerangaben und Vorgaben des Bauleiters eingebaut.
*Nicht Zutreffendes streichen. +Einfügen passender Zahlen und Mengenangaben
Größe:
Gesamtes Rahmenmaß = lichter Durchgang + 120 mm
z. B. 550 mm lichtes Durchgangsmaß = 670 mm gesamte Rahmenbreite.
Unterliegt dem Vorbehalt sachgemäßer Füllung/ Installation.
Minimalspannweite: 100 x 100 mm lichtes Maß pro Klappe
Maximalspannweite: 900 x 900 mm lichtes Maß pro Klappe
Schachtlänge: beliebig
Anmerkung:
Bei Belastung durch LKWs mit kleinen Rädern und Vollgummireifen, wie z. B. Hubwägen, sind nur geringere Maximalspannweiten möglich. Bei geringeren Lasten können als Alternative größere Spannweiten verwendet werden.
Gewicht:
Eine Klappe der Serie 7500 wiegt mit Beton ausgefüllt ca. 155 kg/ m2
Siehe Montageanleitung.
Sondergrößen auf Anfrage erhältlich - bitte wenden Sie sich an unseren Verkauf!
