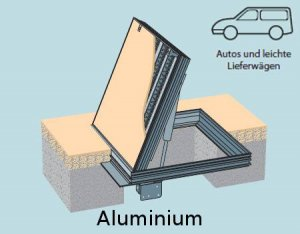

Serie HSE 75 - Schachtabdeckung
Anwendung/ Leistung:
Bis zu 5 Tonnen Radlasten durch Luftgummireifen (Autos und leichte Lieferwägen).
Typische Bodenbeläge:
Keramikfliesen, Marmor, Terrazzoplatten, Beton, Kunstharz, Holz und alle Hartbodenbeläge.
Belagstärke: max. 18 mm
Optionen:
Doppeldichtung. Klappe für Entnahme von unten.
Griff zum Öffnen der Klappe von der Unterseite (Emergency Release Handle).
Ausschreibungstext:
Versenkte Bodenklappen hergestellt von der Firma Howe Green Ltd. Serie HSE 75, sichtbare Anschlussprofile aus Aluminium/ rostfreiem Stahl*, verdeckte Klappenbefestigung durch Mehrgelenkscharniere, Gasdruckfedern, Bodenplatte aus rostfreiem Stahl, Verstärkung und Doppeldichtung, Entnehmen von oben und von unten/ Entnehmen nur von oben*. Die Größen entsprechen denen der Auftragsskizzen Nr. ....+. Die Klappen werden komplett mit ....+ Sets aus kombinierten Hebe-/ Sicherheitsschlüsseln geliefert. Dies wird alles von der Firma Howe Green Ltd., Marsh Lane, Ware, Hertfordshire, SG12 9QQ, Großbritannien, hergestellt, sowie gemäß Herstellerangaben und Vorgaben des Bauleiters eingebaut.
*Nicht Zutreffendes streichen. +Einfügen passender Zahlen und Mengenangaben.
Größe:
Gesamtes Maß des oberen Außenrahmens
(siehe Zeichnung oben) = lichter Durchgang
(ohne Abstützungen) + 133 mm. Die beiden
oben nicht gezeigten Seiten sind 60 mm, d. h.
der lichte Durchgang in diesem Bereich ist
+ 120 mm.
z. B. 600 x 600 mm lichter Durchgang =
733 x 720 mm gesamte Rahmenbreite.
Minimalspannweite: 550 x 550 mm pro Klappe
Maximalspannweite: 1000 x 1000 mm pro Klappe
Schachtlänge: beliebig
Gewicht:
Zum Öffnen einer ausgefüllten und korrekt installierten Klappe der Serie HSE 75 benötigt man eine maximale Hubkraft von 20 kg.
Siehe Montageanleitung.
Sondergrößen auf Anfrage erhältlich - bitte wenden Sie sich an unseren Verkauf!
