Serie 5000 - Einzelklappen

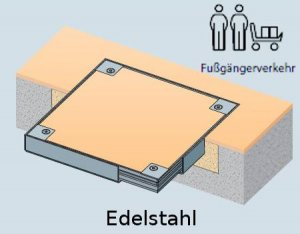

Serie 5000 -  Bodenklappe aus rostfreiem Stahl

Anwendung/ Leistung:

Nur im begehbaren Fußgängerbereich (einschließlich Einkaufswägen, Sackkarren etc.).

Typische Bodenbeläge:

Keramikfliesen, Marmor, Terrazzoplatten, Beton, Kunstharz und alle Hartbodenbeläge.

Belagstärke: max. 15 mm

Optionen:

Doppeldichtung. Eingelassene Hebepunkte.

Ausschreibungstext:

Versenkte Bodenklappen/ Schachtabdeckungen/ mehrteilige Klappen* und Rahmen hergestellt von der Firma Howe Green Ltd. Serie 5000 , rostfreier Stahl mit Bodenplatte und Verstärkungen aus rostfreiem Stahl, mit Doppeldichtung bei Befestigungsbolzen mit Innensechskant/ ohne Dichtung bei Verschlussbolzen*. Die Größen entsprechen denen der Auftragsskizzen Nr. ....+. Die Klappen werden komplett mit ....+ Sets aus kombinierten Hebe-/ Sicherheitsschlüsseln geliefert. Dies alles wird von der Firma Howe Green Ltd., Marsh Lane, Ware, Hertfordshire, SG12 9QQ, Großbritannien, hergestellt, sowie gemäß Herstellerangaben und Vorgaben des Bauleiters eingebaut.

*Nicht Zutreffendes streichen.  +Einfügen passender Zahlen und Mengenangaben

Größe:

Gesamtes Rahmenmaß = lichter Durchgang + 130 mm

z. B. 600 x 900 mm lichtes Durchgangsmaß = 730 x 1030 mm gesamtes Rahmenmaß.

Gewicht:

Eine Klappe der Serie 5000 wiegt mit Beton ausgefüllt ca. 90 kg/ m2

Siehe Montageanleitung.

Minimalgröße: 150 x 150 mm lichtes Maß

Maximalgröße: 750 x 750 mm lichtes Maß



Sondergrößen auf Anfrage erhältlich - bitte wenden Sie sich an unseren Verkauf!
