Serie 5000 - Einzelklappen

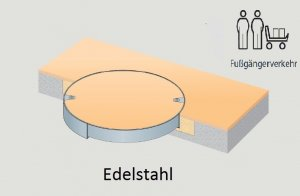

Serie 5000 - Runde Bodenklappe aus rostfreiem Stahl

Anwendung/ Leistung:

Nur im begehbaren Fußgängerbereich (einschließlich Einkaufswägen, Sackkaren etc.).

Typische Bodenbeläge:

Keramikfliesen, Marmor, Terrazzoplatten, Beton, Kunstharz, Holz und alle Hartbodenbeläge.

Belagstärke: max. 15 mm

Optionen:

Doppeldichtung. Eingelassene Hebepunkte.

Ausschreibungstext:

Versenkte Bodenklappen/ Schachtabdeckungen/ mehrteilige Klappen* und Rahmen hergestellt von der Firma Howe Green Ltd. Serie 5000, rostfreier Stahl, Bodenplatte und Verstärkungen aus rostfreiem Stahl, mit Doppeldichtung bei Befestigungsbolzen mit Innensechkant/ ohne Dichtung bei Verschlußbolzen*. Die Größen entsprechen denen der Auftragsskizzen Nr. ...+. Die Klappen werden komplett mit ...+ Sets aus kombinierten Hebe-/ Sicherheitsschlüsseln geliefert. Dies alles wird von der Firma Howe Green Ltd., Marsh Lane, Ware, Hertfordshire, SG12 9QQ, Großbritannien, hergestellt, sowie gemäß Herstellerangaben und Vorgaben des Bauleiters eingebaut.

*Nicht Zutreffendes streichen. +Einfügen passender Zahlen und Mengenangaben.

Größe:

Gesamtes Rahmenmaß = lichter Druchgang + 130 mm

z.B. 600 mm Durchmesser lichtes Durchgangsmaß = Durchmesser 730 mm Rahmenmaß.

Minimalgröße: Durchmesser 150 mm lichtes Maß

Maximalgröße: Durchmesser 750 mm lichtes Maß

Gewicht:

Eine Klappe der Serie 7500 wiegt mit Beton ausgefüllt ca. 90 kg/m².

Siehe Montageanleitung.



Sondergrößen auf Anfrage erhältlich - bitte wenden Sie sich an unseren Verkauf!
